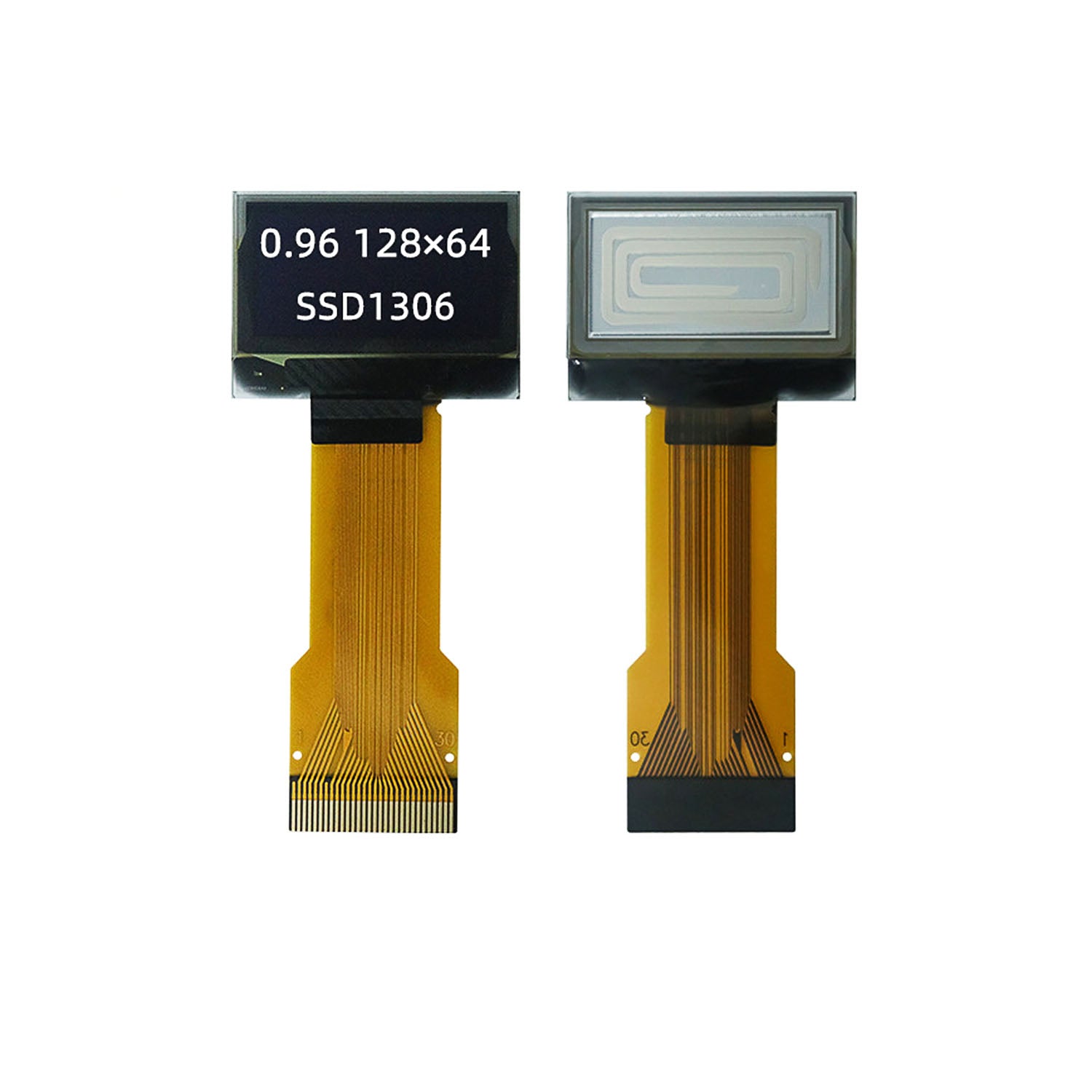

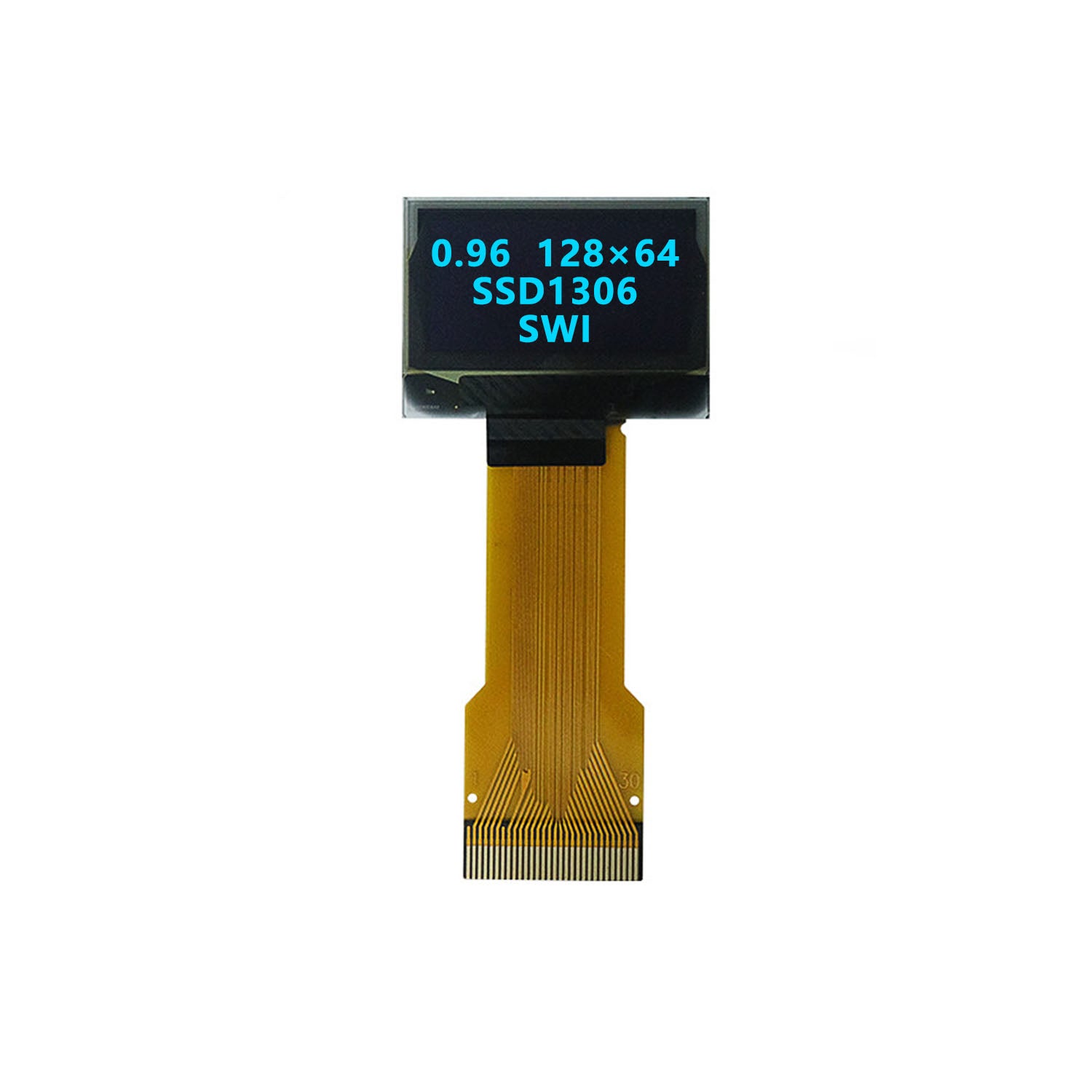

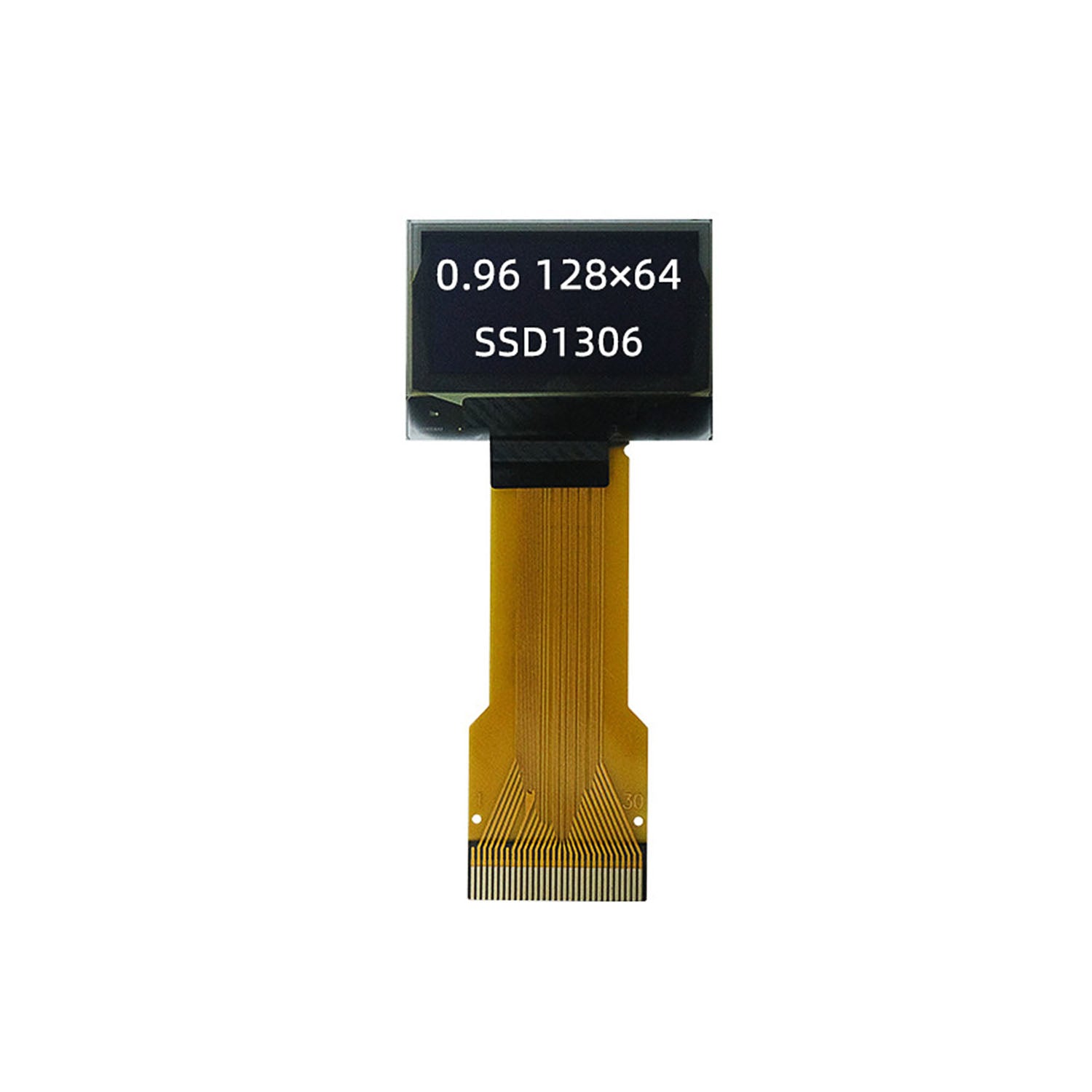

0.96英寸128x64 ST7315 SSD1306小型OLED显示屏

0.96英寸128x64 ST7315 SSD1306小型OLED显示屏

型号
  • GLO096-D-M2027
分辨率
对角线尺寸
颜色

购买样品前请务必与卖家确认库存情况。

样品单价:
$1.29 USD
$1.29 USD
促销 售罄
发送询盘 查看完整详细信息

SWI 的 GLO096-D-2027 是一款功能丰富的图形 OLED 显示屏模块，对角线尺寸为 0.96 英寸。它拥有 128x64 个白色像素，亮度为 100cd/m²，显示效果出色。该模块集成高效的 SSD7315/SSD1306 控制器 IC，并利用并行、SPI 或 I2C 接口实现无缝通信。

OLED 显示模块具有自发光特性，无需背光即可运行，从而降低了功耗。这一特性增强了显示屏的高对比度，并在广泛的温度范围内确保了卓越的可靠性。

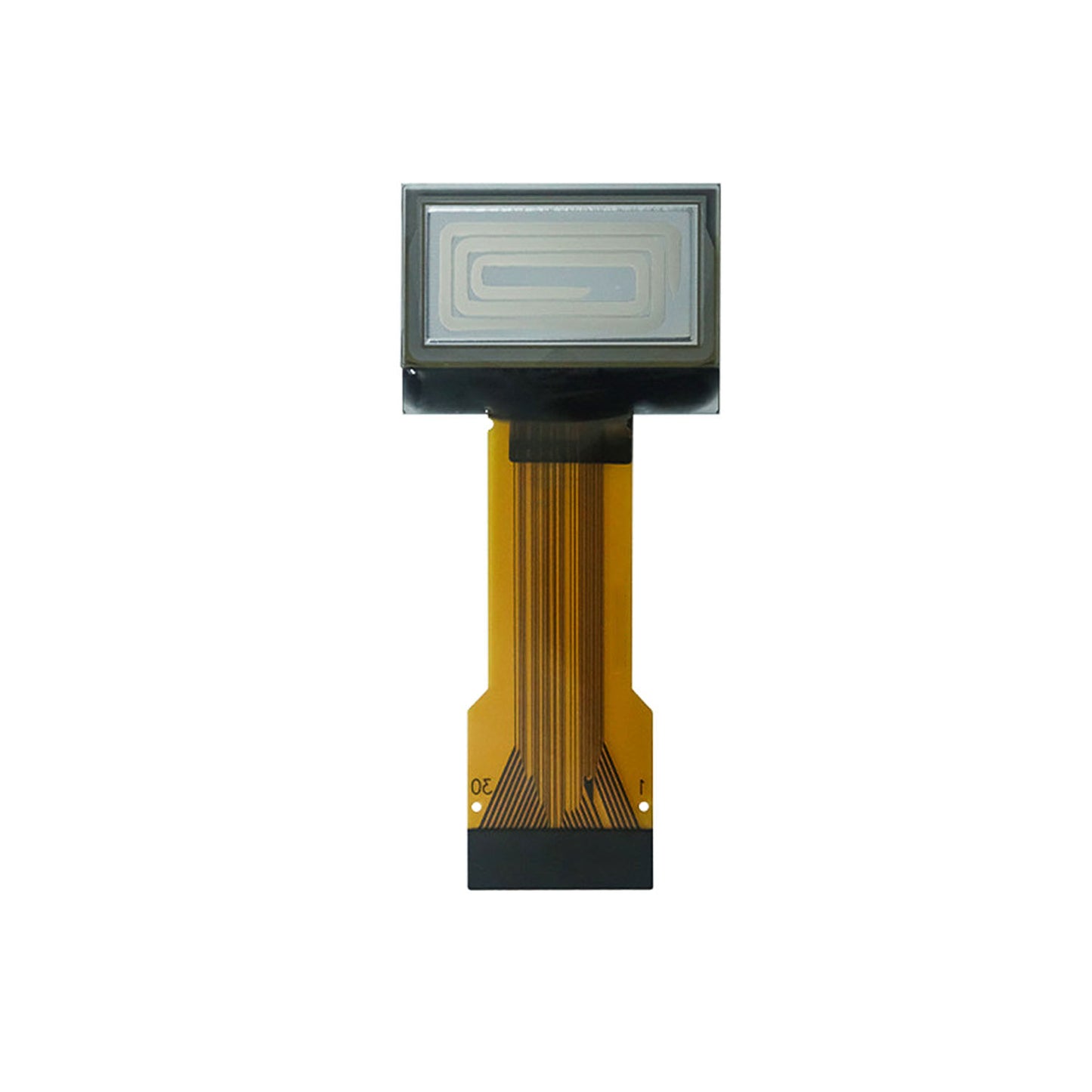

该模块的 FPC（柔性印刷电路）采用 FPC 连接器类型设计，具有 30 针接口。这使其能够轻松直接连接到 PCB 上的 ZIF 连接器，从而简化集成过程并确保安全可靠的连接。

为了进一步满足客户的特定需求，Shineworld Innovations Limited 提供显示解决方案的定制选项。这包括定制 FPC 以及集成盖板、触摸屏或驱动板。这种灵活性确保客户能够获得根据其个性化需求和偏好量身定制的优化显示解决方案。

* FPC定制：客户可以根据自己的需求对柔性印刷电路进行修改。

​* 驱动板定制：SWI 提供根据客户要求定制驱动板的选项。​

* 盖板镜片集成：SWICN 已将盖板镜片集成到此显示器中，并可根据特定要求提供定制。​​

NO. ITEM SPECIFICATIONS UNIT
1 Display Mode 显示模式 PMOLED -
2 Diagonal Size 尺寸 0.96 Inch
3 Resolution 分辨率 128(V)× 64(H) Dots
4 Active Area 有效显示区域 21.744(W) × 10.864(H) mm
5 Outline Dimension 外围尺寸 26.7(W) × 19.26(H) mm
6 Thickness 厚度 1.4 ±0.1 mm
7 Pixel Pitch 像素间距 0.17(W) x 0.17(H) mm
8 Pixel Size 像素尺寸 0.154(W) x 0.154(H) mm
9 Display Driver IC 显示驱动 IC ST7315 -
10 Touch Driver IC 触控驱动IC No Touch -
11 Display Color 显示色彩 White Color
12 Gray Scale 灰阶 1 bit
13 Brightness 亮度 150 (Typ.) cd/m2
14 Contrast Ratio 对比度 2000:1 (Min) -
15 Interface 接口 Parallel/SPl/I2C -
16 IC Package Type IC 封装类型 COG -
17 Module Connecting Type 模块连接方式 Connector (Pitch: 0.5mm) -
18 Weight 重量 TBD±10% g
19 Duty 占空比 1/64 -
20 Pins 引脚数 30 Pins
21 Operating Temperature 操作温度 -40~70 ℃
22 Storage Temperature 存储温度 -40~85 ℃

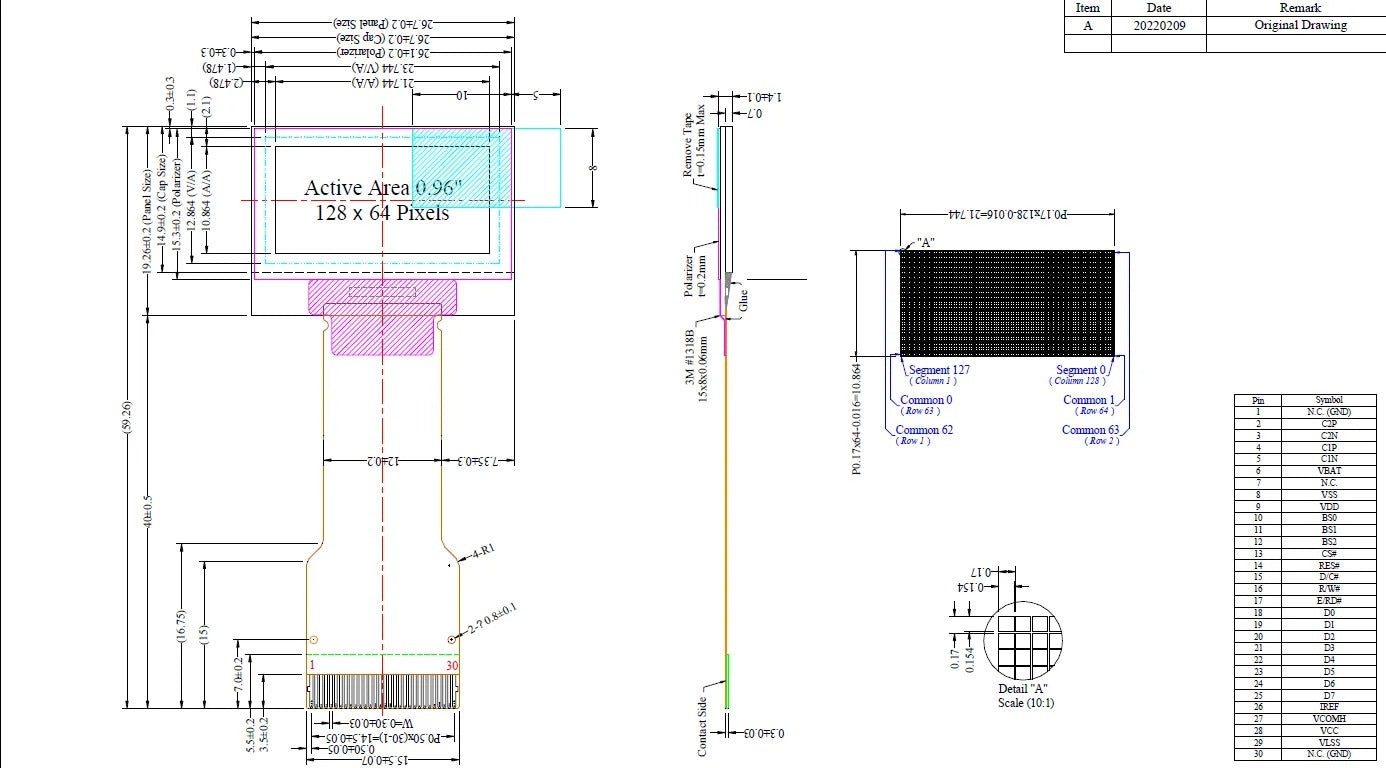

图纸
