0.96英寸80x160像素IPS TFT LCD显示驱动IC

0.96英寸80x160像素IPS TFT LCD显示驱动IC

型号
  • LH240K-IC02
解决
对角线尺寸
颜色

购买样品前请务必与卖家确认库存情况。

样品单价:
$4.00 USD
$4.00 USD
促销 售罄
发送询盘 查看完整详细信息

LH096NT-IF09 是一款紧凑而鲜艳的 0.96 英寸 IPS TFT LCD 模块。该模块由 SWICN 制造，在黑色背景上具有 80x160 RGB 像素分辨率，可提供引人入胜的视觉体验。其典型亮度为 400cd/m²，即使在各种照明条件下也能确保清晰可见。该模块采用 ST7735S 驱动 IC 供电，并支持 4 线 SPI 接口，性能可靠。
LH096NT-IF09 的独特之处在于它兼容各种 MCU，包括 8051、PIC、AVR、ARDUINO、ARM 和 Raspberry Pi。这种广泛的兼容性使其适用于各种应用，例如嵌入式系统、工业设备、可穿戴设备、MP3 播放器、电子烟、安防系统、医疗设备、消费电子产品、银行设备、加密货币硬件钱包以及手持设备。
该模块的柔性印刷电路 (FPC) 采用零插入力 (ZIF) 连接器类型设计，可轻松直接连接到您的 PCB。这简化了集成过程，并确保了安全可靠的连接。
LH096NT-IF09 的制造商 Shineworld Innovations Limited 提供定制选项以满足特定需求。他们提供量身定制的解决方案，包括定制 FPC、集成盖板、触摸屏或驱动板。这种灵活性使客户能够获得优化的显示解决方案，完美契合其独特需求和偏好。此外，SWI 还可根据客户要求提供定制演示套件。

NO. ITEM SPECIFICATIONS UNIT
1 Display Mode 显示模式 TFT -
2 Diagonal Size 尺寸 2.4 Inch
3 Resolution 分辨率 240(RGB)x320 Dots
4 Active Area 有效显示区域 36.72(H)×48.96(V) mm
5 Outline Dimension 外围尺寸 40.44(H)×57.0(V) mm
6 Thickness 厚度 2.2±0.1 mm
7 Pixel Pitch 像素间距 0.153(W)×0.153(H) mm
8 Pixel Size 像素尺寸 0.153(W)×0.153(H) mm
9 Display Driver IC 显示驱动 IC ST7789V2 -
10 Touch Driver IC 触控驱动IC No Touch -
11 Display Color 显示色彩 65K Color
12 Gray Scale 灰阶 8 bit
13 Brightness 亮度 500（Typ.） cd/m2
14 Contrast Ratio 对比度 800:1(Typ.） -
15 Interface 接口 8 Bit 8080 MCU -
16 IC Package Type IC 封装类型 COG -
17 Module Connecting Type 模块连接方式 B2B Connector (OK-14F024-04) -
18 Weight 重量 10.5±10% g
19 Viewing Direction 视角方向 All View O'Clock
20 Pins 引脚数 24 Pins
21 Operating Temperature 操作温度 -20~70 ℃
22 Storage Temperature 存储温度 -30~80 ℃

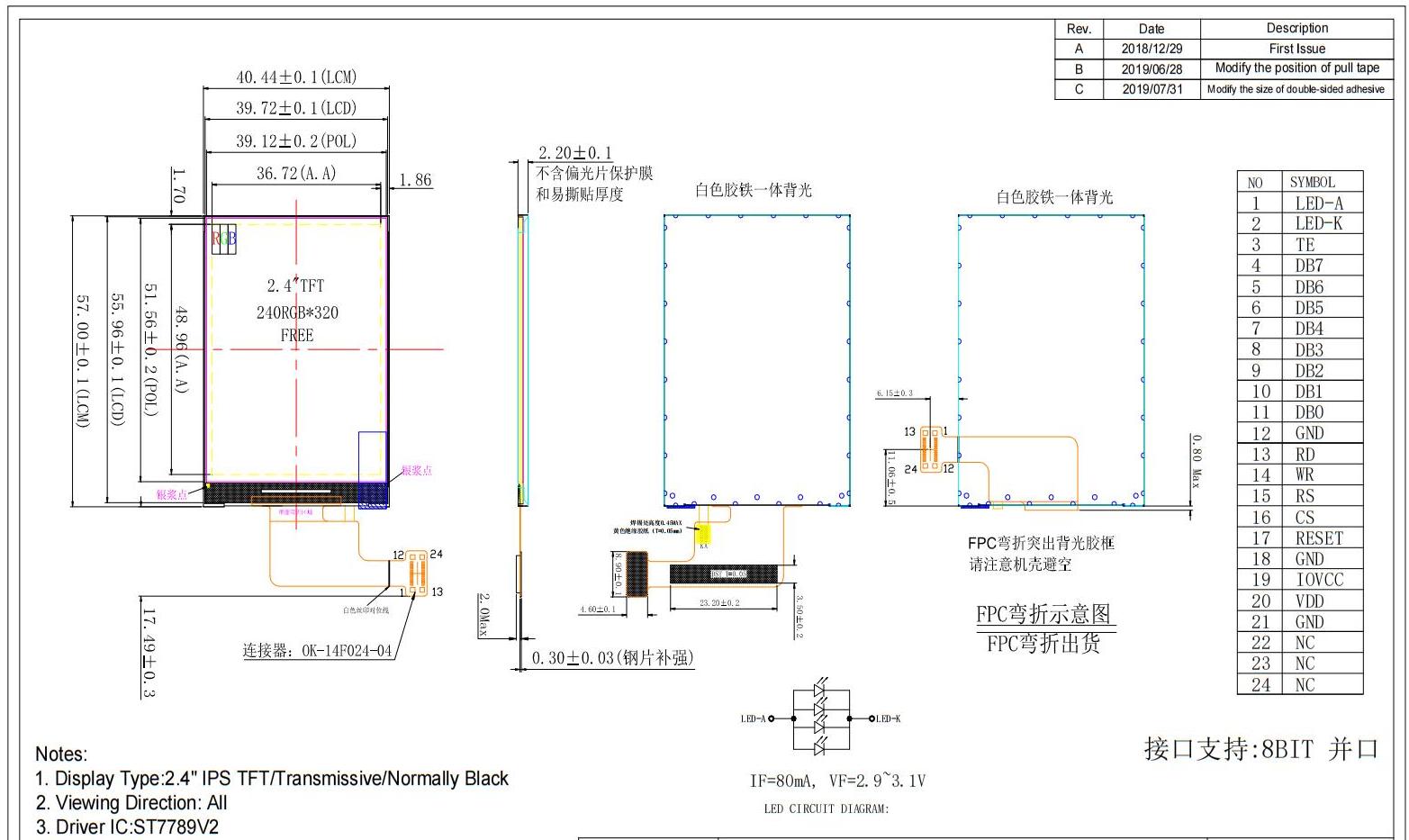

图纸
