1.47英寸 172(RGB)×320 ST7789 彩色 IPS TFT LCD 显示模块，SPI接口，适用于智能手表

1.47英寸 172(RGB)×320 ST7789 彩色 IPS TFT LCD 显示模块，SPI接口，适用于智能手表

型号
  • LBS147TC-IG01
分辨率
对角线尺寸
颜色

购买样品前请务必与卖家确认库存情况。

样品单价:
$3.00 USD
$3.00 USD
促销 售罄
发送询盘

The LBS147TC-IG01 is a 1.47-inch IPS TFT LCD module with 172(RGB) × 320 resolution and 600 cd/m² typical brightness.

  • Controller: ST7789V3
  • Interface: 4-wire SPI
  • Display colors: 262K
  • Connection: 12-pin FPC for soldering
  • Outline size: 19.39 × 36.28 mm
  • Touch: no touch panel

Suitable for embedded display projects, handheld devices and wearables. Contact Shineworld Innovations for project pricing, sample availability and integration requirements.

规格书 PDF
查看完整详细信息

LBS147TC-IG01 是 SWICN 提供的显示模块。主要参数：1.47"; 172(RGB)x320; ST7789V3; 4-wire SPI。请参阅本页规格参数，并联系 SWICN 确认选型、样品及定制需求。

编号 项目 规格 单位
1 显示模式 TFT -
2 对角线尺寸 1.47 英寸
3 分辨率 172(RGB)x320 点
4 有效显示区域 17.3892(宽)×32.352(高) 毫米
5 外围尺寸 19.39(宽)×36.28(高) 毫米
6 厚度 1.46±0.1 毫米
7 像素间距 0.0337(宽)×0.1011(高) 毫米
8 像素尺寸 0.0337(宽)×0.1011(高) 毫米
9 显示驱动IC ST7789V3 -
10 触控驱动IC 无触控 -
11 显示色彩 262K 颜色
12 灰阶 8 位
13 亮度 600（典型值） 坎德拉/平方米
14 对比度 1500:1（典型值） -
15 接口 4线SPI -
16 IC封装类型 COG -
17 模块连接方式 焊接 -
18 重量 2.4±10% g
19 视角方向 全视角 12点钟方向
20 引脚数 12 引脚
21 操作温度 -20~70 ℃
22 存储温度 -30~80 ℃

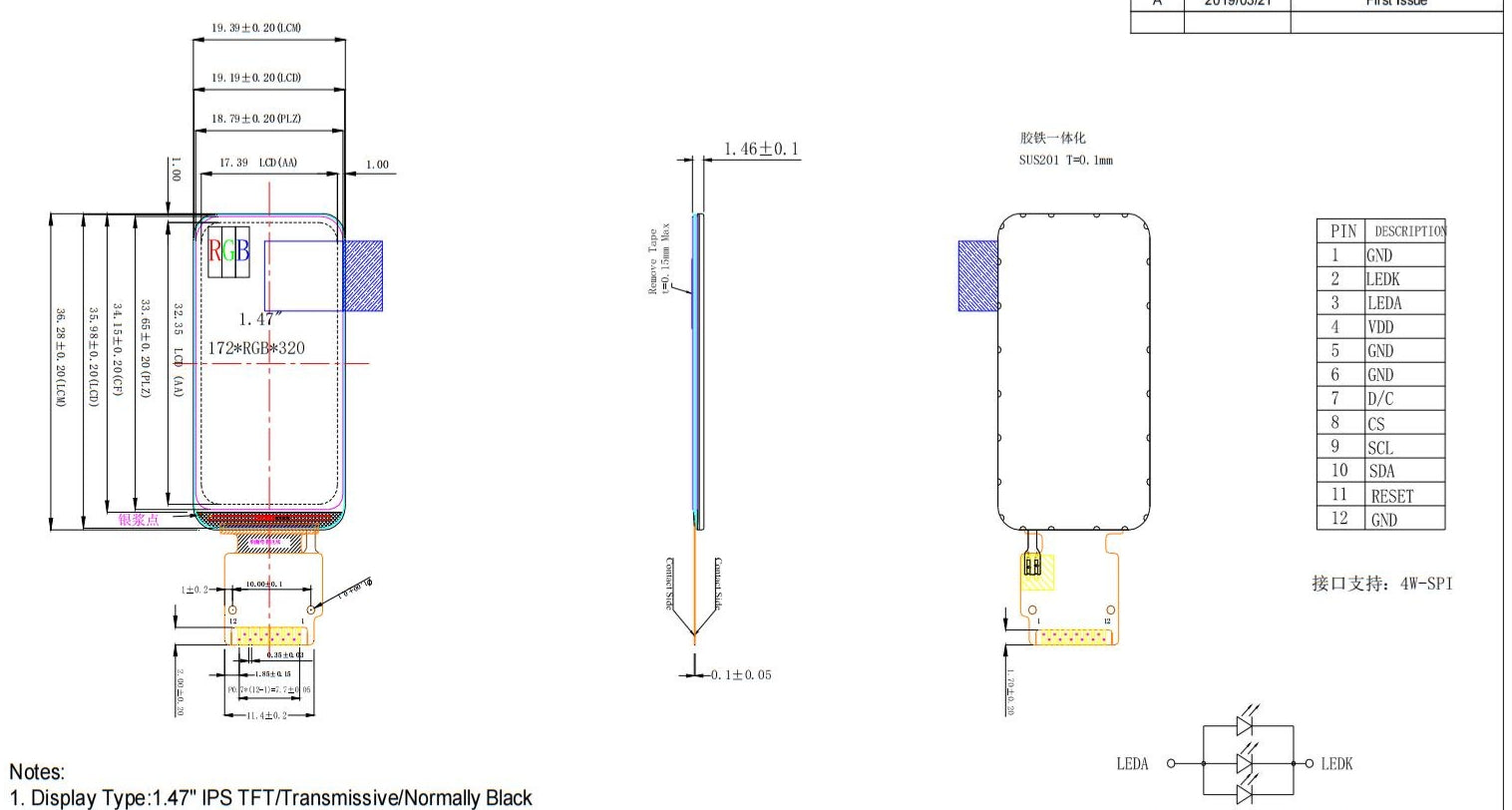

图纸
