OEM용 임베디드 디스플레이 모듈 가이드

사양서상 간단해 보이는 디스플레이 선택이 EVT나 파일럿 생산 단계에 들어가면 수개월간의 재설계 작업을 초래할 수 있습니다. 실제로 임베디드 디스플레이 모듈 가이드는 단순히 화면 크기를 고르는 것이 아니라, 출하할 기기에 맞는 광학 성능, 전기적 호환성, 기계적 적합성, 공급 연속성을 맞추는 데 더 중점을 둡니다.

OEM 구매자, 하드웨어 엔지니어, 제품 팀에게 적합한 모듈은 단지 프로토타입에 맞는 것이 아니라 전체 프로그램 요구사항에 부합하는 모듈입니다. 즉, 디스플레이를 인클로저, PCB, 프로세서, UI, 터치 구조, 환경 노출, 규제 요구사항, 생산 규모 등 전체 시스템의 일부로 평가해야 합니다. 벤치 테스트에서 잘 작동하는 모듈도 야외에서 밝기를 유지하지 못하거나 스택업에 맞지 않거나 제품 수명 주기 동안 공급이 불안정하면 상업적으로 실패할 수 있습니다.

임베디드 디스플레이 모듈 가이드가 답변해야 할 사항

소싱 단계에서 대부분의 팀은 개발 시간, 통합 복잡성, 장기 공급의 세 가지 위험을 줄이려 합니다. 유용한 선택 과정은 표준 모듈로 충분한지, 아니면 인터페이스, 백라이트, 터치 패널, 커버 렌즈, 본딩 구조, FPC 레이아웃 변경이 필요한 맞춤형 빌드가 필요한지 명확히 해야 합니다.

이는 임베디드 애플리케이션이 매우 다양하기 때문에 중요합니다. 휴대용 의료기기, 은행 단말기, 산업용 컨트롤러, 스마트 홈 패널은 모두 비슷한 대각선 크기를 사용할 수 있지만 실제 설계 우선순위는 다릅니다. 어떤 기기는 높은 밝기와 장갑 터치를 요구하고, 또 다른 기기는 저전력과 넓은 온도 허용 범위를, 또 다른 기기는 엄격한 외관 요구사항이 있는 프리미엄 본딩 커버 렌즈를 필요로 할 수 있습니다.

디스플레이 카테고리가 아니라 애플리케이션부터 시작하세요

많은 프로젝트가 TFT, OLED, ePaper 모듈을 비교하는 것부터 시작합니다. 이는 유용하지만 첫 번째 필터가 되어서는 안 됩니다. 더 나은 출발점은 제품 사용 사례입니다.

기기가 동적 그래픽, 빈번한 UI 업데이트, 컬러 콘텐츠를 제공한다면 TFT가 실용적인 기준이 되는 경우가 많습니다. 컴팩트한 포맷에서 높은 명암비가 필요하고 특히 작은 활성 영역에 적합하다면 OLED가 더 적합할 수 있습니다. 화면이 매우 낮은 전력 소모로 이미지를 유지해야 하고 느린 새로 고침이 허용된다면 ePaper를 고려할 만합니다. 하지만 이는 카테고리 수준의 판단일 뿐이며, 실제 결정은 시청 조건, 사용 주기, 열 환경, 예상 서비스 수명, 컨트롤러 자원에 따라 달라집니다.

실내에 설치된 산업용 HMI는 직사광선 아래에서 사용되는 휴대용 단말기만큼 밝기가 필요하지 않을 수 있습니다. 배터리 구동 미터기는 애니메이션 품질보다 전력 소비를 우선시할 수 있습니다. 웨어러블 기기는 대비, 얇기, 낮은 통합 복잡성을 얻기 위해 더 작은 활성 영역을 수용할 수 있습니다.

이 임베디드 디스플레이 모듈 가이드의 핵심 선택 요소

전기적 인터페이스는 보통 가장 먼저 고려하는 엄격한 제약 조건 중 하나입니다. 모듈은 MCU, MPU 또는 더 애플리케이션 특화된 제어 아키텍처 등 호스트 플랫폼과 일치해야 합니다. SPI, RGB, LVDS, MIPI, I2C, UART 같은 일반 인터페이스는 설계 노력 측면에서 상호 교환이 불가능합니다. 디스플레이가 기계적으로 이상적으로 보여도 프로세서 변경, 레벨 시프팅, 펌웨어 조정, 다른 PCB 레이어 전략을 강요할 수 있습니다.

해상도와 픽셀 밀도도 단독으로가 아니라 사용자 인터페이스와 관련하여 선택해야 합니다. 높은 해상도는 매력적으로 들리지만 그래픽 부하, 메모리 요구량, 때로는 비용을 증가시키며 사용성을 개선하지 못할 수 있습니다. 단순한 아이콘 기반 인터페이스를 가진 컴팩트 기기에는 낮은 해상도 모듈이 더 빠른 개발과 더 나은 시스템 효율성을 제공할 수 있습니다. 선명한 텍스트와 상세한 상태 정보가 중요한 의료 또는 산업용 애플리케이션에는 추가 해상도가 정당화될 수 있습니다.

밝기와 광학 스택 설계도 불일치의 흔한 원인입니다. 표준 실내용 제품은 중간 밝기에서 잘 작동할 수 있지만, 밝은 주변 환경에서 사용되는 임베디드 기기는 훨씬 더 높은 밝기가 필요합니다. 광학 본딩, 눈부심 방지 처리, 커버 렌즈 설계는 패널 광도만큼 중요할 수 있습니다. 강력한 백라이트를 가진 모듈도 반사가 제어되지 않으면 현장 가시성이 떨어질 수 있습니다.

터치 통합은 또 다른 층을 더합니다. 정전식 터치는 현대 인터페이스에서 선호되는 옵션이지만 항상 가장 쉬운 경로는 아닙니다. 물 노출, EMC 조건, 장갑 작동, 두꺼운 커버 렌즈, 접지 제약 등이 터치 성능에 영향을 줄 수 있습니다. 일부 장비 카테고리에서는 장갑 입력과 더 단순한 환경 동작을 지원하기 때문에 저항식 터치가 여전히 실용적입니다. 단점은 다른 사용자 경험과 종종 낮은 시각 품질입니다.

기계적 통합은 디스플레이가 최종 후보에 오른 후가 아니라 초기에 검토해야 합니다. 외부 치수, 활성 영역, 시야 영역, 두께, 베젤 제약, 장착 지점, FPC 방향 모두 모듈을 효율적으로 조립할 수 있는지에 영향을 미칩니다. 커넥터 위치나 굽힘 방향의 작은 차이도 인클로저와 PCB 변경을 강요하여 디스플레이 업그레이드 비용보다 더 큰 비용이 발생할 수 있습니다.

표준 모듈 또는 맞춤형 모듈

여기서 많은 소싱 결정이 명확해집니다. 표준 디스플레이 모듈은 기존 사양이 제품에 맞는 프로토타입, 파일럿 빌드, 비용 민감 설계에 보통 더 빠른 경로입니다. 개발 일정을 단축하고 조달을 단순화할 수 있으며, 특히 모듈 패밀리가 잘 확립된 경우에 그렇습니다.

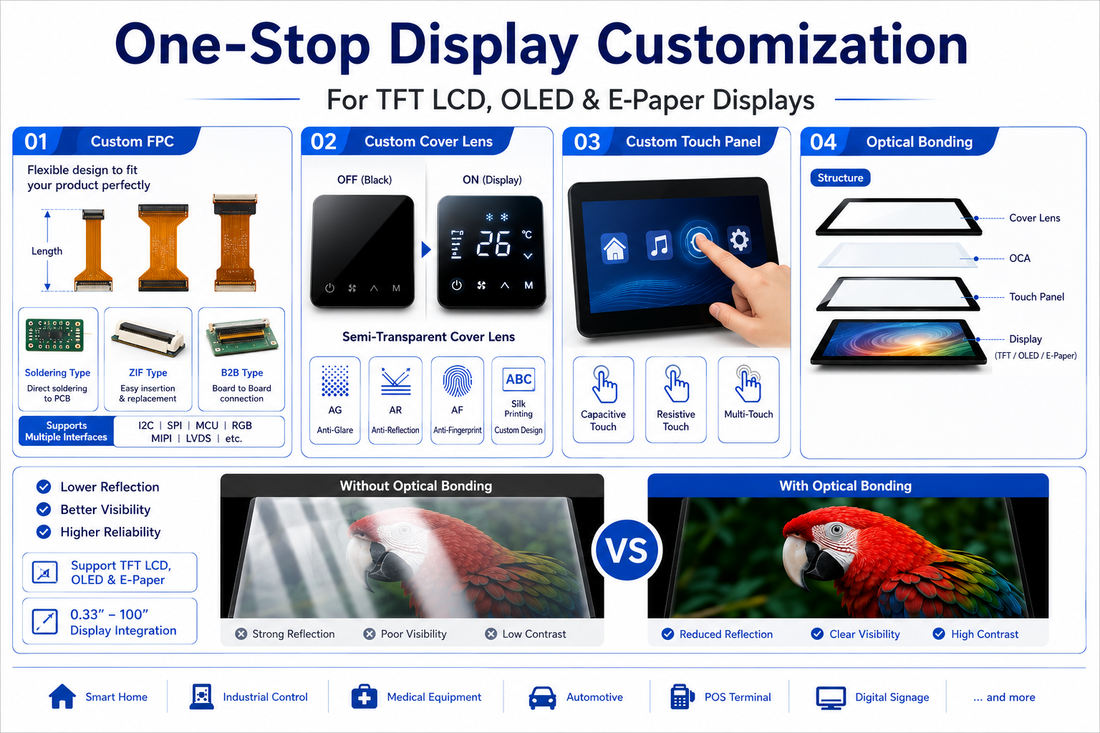

제품에 특정 외형, 통합 터치 및 커버 렌즈, 더 높은 밝기, 정의된 광학 처리, 맞춤형 인터페이스, 브랜드 관련 산업 디자인 요구사항이 필요할 때 맞춤형 모듈이 더 매력적입니다. 디스플레이와 CTP, 디스플레이와 렌즈, 또는 더 완전한 통합 모듈을 함께 소싱하여 조립 단계를 줄이려는 경우에도 맞춤화가 일반적입니다.

트레이드오프는 명확합니다. 표준 제품은 일반적으로 NRE를 줄이고 검증 속도를 높입니다. 맞춤형 설계는 제품 적합성, 외관, 조립 효율성을 개선할 수 있지만 더 긴밀한 엔지니어링 조율, 더 많은 검증 작업, 도구 및 생산 확대에 대한 신중한 계획이 필요합니다.

공급업체 역량 평가 방법

임베디드 디스플레이 모듈 가이드는 부품에만 집중하고 제조 파트너를 고려하지 않으면 불완전합니다. B2B 프로그램에서 공급업체 역량은 일정 안정성과 품질 일관성에 직접적인 영향을 미칩니다.

구매자는 제품 카탈로그를 넘어서 샘플부터 대량 생산까지 전체 프로젝트 경로를 지원할 수 있는지 확인해야 합니다. 여기에는 엔지니어링 커뮤니케이션, 도면 관리, 맞춤화 지원, 인터페이스 매칭, 터치 및 렌즈 통합, 신뢰성 테스트, 변경 관리가 포함됩니다. 광범위한 제품군도 유용하지만, 표준 구성이 거의 맞지만 정확하지 않을 때 FPC 설계, 백라이트 구조, 본딩 방법, 광학 스택을 조정할 수 있는 능력도 중요합니다.

생산 준비 상태도 중요합니다. 클린룸 기반 제조, 공정 관리, 다양한 애플리케이션 분야 경험은 검증 위험을 줄일 수 있습니다. 또한 표준 제품 깊이와 맞춤 프로젝트 이력을 모두 가진 공급업체는 많은 프로그램이 카탈로그 모듈로 시작해 기기 설계가 성숙해지면서 수정 버전으로 이동하는 경우에 유리합니다. Shineworld Innovations Limited는 이러한 모델로 운영되며, 이는 프로토타입 속도와 장기 제품 차별화를 균형 있게 맞추려는 OEM 팀에 실용적입니다.

RFQ 전에 정리할 가치가 있는 질문들

가장 빠른 RFQ는 명확한 엔지니어링 입력을 바탕으로 합니다. 공급업체가 환경, 인터페이스, 터치 필요성, 밝기 목표, 기계적 제약을 추측해야 하면 추천 주기가 길어지고 첫 샘플이 적합할 가능성이 낮아집니다.

최소한 팀은 디스플레이 크기 범위, 해상도 목표, 호스트 인터페이스, 공급 전압, 밝기 요구사항, 터치 요구사항, 커버 렌즈 필요성, 작동 환경, 예상 연간 물량을 정의해야 합니다. 또한 모듈이 개념 증명, 설계 검증, 생산 프로그램용인지도 명시하면 도움이 됩니다. 저용량 프로토타입에 가장 적합한 추천이 반드시 전 세계 시장에서 장기 수명 주기 공급을 위한 기기에 최선의 선택은 아닐 수 있습니다.

의료, 산업, 야외 사용이 포함된 애플리케이션이라면 이를 조기에 명시하는 것이 현명합니다. 이러한 조건은 시야각 기대치, 온도 범위, 표면 처리, 신뢰성 우선순위에 영향을 미칩니다. 제약 조건을 일찍 알수록 공급업체가 옵션을 더 정확히 좁힐 수 있습니다.

프로젝트를 지연시키는 흔한 실수

흔한 실수 중 하나는 대각선 크기로 먼저 선택하고 나머지는 부차적으로 여기는 것입니다. 같은 크기의 두 디스플레이도 두께, 인터페이스, 밝기, 터치 구조, 컨트롤러 동작에서 크게 다를 수 있습니다.

또 다른 실수는 통합 세부사항을 과소평가하는 것입니다. 팀은 패널 성능을 기준으로 모듈을 승인하면서 커넥터 위치, FPC 경로, 커버 글라스 두께, 백라이트 전력 요구량을 간과할 수 있습니다. 이러한 세부사항은 설계 변경이 더 비용이 많이 드는 후반에 드러나는 경향이 있습니다.

세 번째는 프로토타입 성공에만 초점을 맞추고 생산 성공을 계획하지 않는 것입니다. 엔지니어링 샘플에 적합한 모듈이 장기 소싱, 외관 일관성, 최종 조립 흐름에는 이상적이지 않을 수 있습니다. 상업용 프로그램에서는 처음부터 공급 연속성과 제조 호환성을 평가에 포함해야 합니다.

적합한 모듈 선택은 가장 진보된 디스플레이를 찾는 것이 거의 아닙니다. 제품, 공장, 시장 시기에 가장 적합한 디스플레이를 최소한의 타협으로 찾는 것입니다. 가장 효과적인 구매 과정은 디스플레이 선택을 제조 가능한 세부사항에 기반한 엔지니어링 결정으로 전환하는 과정입니다. 팀이 작동 조건을 명확히 정의하고 표준 및 맞춤 경로를 모두 지원하는 공급업체와 조기에 협력할 수 있다면, 디스플레이는 위험 요소가 아니라 제품 아키텍처의 안정적인 일부가 됩니다.
