Come integrare i sistemi di display touch

Un display touch può sembrare semplice su una scheda tecnica eppure diventare una fonte importante di ritardi una volta arrivato alla fase di involucro, PCB e firmware. Per questo motivo, comprendere come integrare i sistemi di display touch fin dalle prime fasi è fondamentale per product manager, ingegneri hardware e team di approvvigionamento. Il display, il sensore touch, la lente di copertura, il controller, la struttura meccanica e il software influenzano tutti la resa, l’usabilità e la stabilità produttiva a lungo termine.

Per i dispositivi OEM, l’integrazione del touch non riguarda solo il far rispondere uno schermo all’input. Si tratta di bilanciare prestazioni ottiche, compatibilità elettrica, design industriale, resistenza ambientale e ripetibilità produttiva. Un modulo che funziona in laboratorio può fallire sul campo se durante la progettazione non sono stati considerati il tocco con guanti, le interferenze elettromagnetiche (EMI), la condensa o lo stress meccanico.

Inizia dal caso d’uso, non dal pannello

La prima decisione non riguarda la dimensione del pannello, ma il contesto operativo del dispositivo. Un dispositivo medico portatile, un terminale bancario e un controller industriale possono tutti utilizzare il touch capacitivo proiettato, ma i requisiti di integrazione sono molto diversi. I prodotti consumer per interni solitamente danno priorità all’aspetto e alla reattività. I prodotti industriali e medicali spesso privilegiano luminosità, resistenza chimica, rifiuto dei tocchi accidentali e supporto al ciclo di vita.

Prima di selezionare un modulo, definisci chiaramente il modello di interazione. Chiedi quanti punti di tocco sono necessari, se gli utenti indossano guanti, se è prevista esposizione all’acqua e con quale frequenza l’interfaccia utente viene utilizzata alla luce diretta del sole o in condizioni di scarsa illuminazione. Se la risposta include operazioni con mani bagnate, vetro di copertura spesso o condizioni di elevata EMI, l’architettura touch e la taratura del controller devono essere considerate fin dall’inizio.

Qui molti progetti si perdono. I team confrontano prima risoluzione e luminosità del display, poi cercano di adattare le prestazioni touch in un secondo momento. In realtà, le prestazioni touch dipendono dall’intero stack, non solo dal pannello touch.

Come integrare il display touch nello stack hardware

L’integrazione di un display touch include solitamente il pannello LCD o OLED, il sensore touch, il controller touch, la lente di copertura, il bonding ottico o la struttura ad aria, l’interfaccia del driver del display, la strategia di connettori e il supporto del processore host. Questi elementi devono essere valutati come un sistema unico.

Abbina l’interfaccia del display alla piattaforma host

Inizia dall’interfaccia del display e dalla compatibilità del controller. Interfacce comuni come RGB, LVDS, MIPI DSI, SPI e MCU influenzano larghezza di banda, instradamento dei cavi, complessità del PCB e sforzo software. Un prodotto embedded compatto può preferire SPI o MCU per un controllo più semplice, ma questa scelta può limitare le prestazioni di refresh e la fluidità dell’interfaccia utente. HMI ad alta risoluzione richiedono spesso MIPI DSI o LVDS, specialmente quando sono presenti contenuti video o grafica reattiva.

Contemporaneamente, verifica come il controller touch comunica con la scheda madre. I2C è comune per il touch capacitivo, ma USB, UART e SPI possono comparire a seconda della piattaforma. È fondamentale valutare insieme le interfacce display e touch, perché i problemi di integrazione spesso derivano dal numero di connettori, dall’instradamento FPC o dalle limitazioni dei pin del processore, non dal pannello display stesso.

Scegli la tecnologia touch giusta

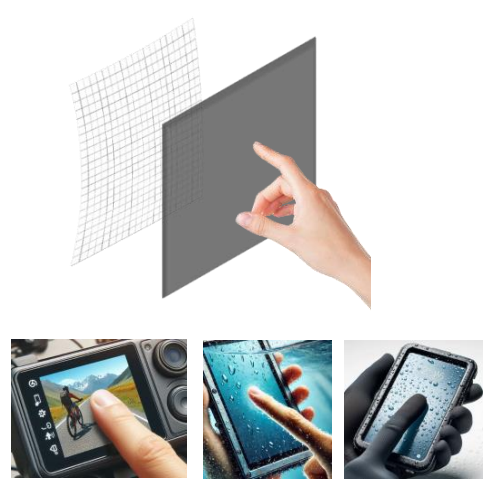

Il touch capacitivo proiettato è la scelta standard per la maggior parte dei dispositivi moderni perché supporta il multi-touch, un design ottico migliore e superfici frontali pulite. Il touch resistivo ha ancora un ruolo in apparecchiature a basso costo o guidate da stilo, ma è meno comune nei nuovi design premium. Se il prodotto richiede l’uso con guanti o lenti di copertura spesse, il capacitivo proiettato rimane valido, ma la taratura del controller e il design del sensore diventano più critici.

Per le apparecchiature industriali, la sensibilità touch è solo una parte della decisione. L’immunità al rumore è altrettanto importante. Motori, alimentatori switching, cavi lunghi e involucri metallici possono interferire con la precisione del touch. In questi casi, un pannello touch con scarsa tolleranza al rumore può causare guasti intermittenti sul campo difficili da diagnosticare.

Progetta con cura la struttura meccanica

La struttura meccanica determina sia l’affidabilità sia la percezione dell’utente. Spessore della lente di copertura, scelta dell’adesivo, pressione della cornice, design della guarnizione e planarità dell’involucro influenzano il comportamento del touch. Anche piccole deformazioni possono modificare le prestazioni del sensore vicino ai bordi o agli angoli. Se la lente è troppo spessa o lo strato adesivo è irregolare, la sensibilità touch può diminuire o richiedere una taratura firmware aggressiva.

Il bonding ottico migliora spesso la leggibilità, la resistenza agli urti e la qualità percepita riducendo riflessi interni e spazi d’aria. È particolarmente utile per applicazioni esterne o ad alta luminosità. Tuttavia, aggiunge costi e complessità di processo, quindi non è automaticamente la scelta migliore per ogni prodotto. Per apparecchiature da interno con requisiti di luminosità moderati, una struttura ad aria può essere sufficiente se abbagliamento e condensa sono controllati.

L’integrazione elettrica è dove solitamente si manifestano i rischi

Un display touch che si adatta meccanicamente può comunque fallire elettricamente. Stabilità delle linee di alimentazione, strategia di messa a terra, instradamento FPC, schermatura e accoppiamento di rumore influenzano la qualità dell’immagine e le prestazioni touch.

Pianifica l’EMI fin da subito

I controller touch sono sensibili al rumore, specialmente in prodotti compatti dove display, batteria, processore, modulo wireless e stadio di alimentazione condividono uno spazio limitato. Se l’EMI viene trattata come un problema di validazione tardiva, il progetto potrebbe richiedere modifiche alla schermatura, rifacimenti firmware o persino la sostituzione del controller.

Una buona integrazione parte da una messa a terra pulita, percorsi di ritorno brevi e separazione accurata tra circuiti di potenza rumorosi e linee touch sensibili. L’instradamento dei cavi è importante, così come la posizione del connettore. Se il prodotto include Wi-Fi, LTE, motori o commutazioni ad alta corrente, testa la stabilità del touch in condizioni operative reali e non solo a banco fermo.

Verifica margini di alimentazione e temporizzazione

Le sequenze di inizializzazione del display e di avvio del touch devono corrispondere al design host. Un pannello che si accende fuori ordine può mostrare immagini instabili, risvegli lenti o guasti intermittenti dopo cicli termici. Lo stesso vale per il reset touch e il caricamento firmware.

I team di ingegneria dovrebbero validare il comportamento in caso di brownout, il recupero dalla modalità sleep, la risposta ESD e gli scenari hot-plug se applicabili. È facile assumere che il modulo sia stabile perché funziona durante l’avvio normale, ma i casi limite sono dove emergono solitamente i problemi di produzione.

Firmware e UI influenzano l’integrazione più di quanto molti team si aspettino

Quando gli acquirenti chiedono come integrare moduli display touch, spesso si concentrano sull’adattamento meccanico ed elettrico. Questo è solo parte della risposta. La taratura firmware ha un effetto diretto sul prodotto finale.

I controller touch necessitano di parametri tarati in base al design del sensore, allo spessore della lente di copertura, all’ambiente di messa a terra e alle condizioni d’uso. Una configurazione di default può andare bene in prototipazione ma risultare inaffidabile in produzione finale. Modalità guanti, rifiuto dell’acqua, rifiuto del palmo e risposta ai gesti devono essere valutati rispetto all’applicazione reale, non solo alla scheda tecnica del controller.

Anche il lato display conta. Se l’interfaccia utente usa piccoli target touch, menu densi o animazioni pesanti, la selezione hardware deve supportare l’esperienza prevista. Un modulo a basso costo può soddisfare i requisiti base di risoluzione ma risultare lento se la larghezza di banda dell’interfaccia o la capacità di elaborazione sono troppo limitate. L’integrazione deve supportare l’usabilità reale, non solo le specifiche nominali.

La qualificazione deve riflettere l’ambiente finale

Un display touch dovrebbe essere qualificato come parte del dispositivo completo, non come componente isolato. I test ambientali e di affidabilità devono riflettere come il prodotto sarà usato e trasportato.

Per apparecchiature industriali, medicali e commerciali, ciò include solitamente cicli termici, esposizione all’umidità, ESD, vibrazioni, test di caduta se rilevanti e operazioni touch prolungate. Prodotti per esterni o semi-esterni possono richiedere considerazioni UV, validazione ad alta luminosità e controlli sulla condensa. Dispositivi bancari e self-service possono necessitare di vetro di copertura più resistente e maggiore protezione contro atti vandalici.

Esiste sempre un compromesso tra prestazioni, costi e profondità della qualificazione. Un modulo standard può ridurre i tempi di consegna e i costi NRE, ma una struttura personalizzata può abbassare il rischio di integrazione se il dispositivo ha requisiti meccanici, ottici o ambientali insoliti. La scelta corretta dipende dal volume di produzione, dalla durata del prodotto e dal costo di un guasto sul campo.

Modulo standard o soluzione integrata personalizzata

Per molti progetti, un display standard più un pannello touch standard sono sufficienti per superare le fasi di prototipo e pilota. Questo approccio è più rapido e semplice per la validazione iniziale. Ma una volta che il prodotto si avvicina alla produzione di volume, i team spesso scoprono che lunghezza dei cavi, geometria di montaggio, luminosità, stampa della lente, posizione dell’interfaccia o taratura touch necessitano di aggiustamenti.

Qui le soluzioni integrate diventano più pratiche. Un display più assemblaggio CTP, display più struttura lente o modulo completo possono ridurre le variabili di assemblaggio e semplificare il controllo della supply chain. Possono anche migliorare la coerenza tra i lotti. Per acquirenti OEM e ODM, il valore non è solo la personalizzazione, ma anche meno incognite di integrazione tra sourcing display, sourcing touch e assemblaggio finale del dispositivo.

Un produttore con ampia esperienza nei moduli può solitamente identificare questi rischi prima. Aziende come Shineworld Innovations Limited operano sia su programmi di display standard che personalizzati, utile quando un progetto parte da una valutazione a catalogo ma poi richiede modifiche in bonding, luminosità, interfaccia o struttura touch.

Come integrare progetti di display touch senza rallentare il lancio

Il modo più efficace per mantenere i tempi sotto controllo è allineare la revisione dei fornitori con la fase di architettura del prodotto. Condividi presto vincoli dell’involucro, requisiti di interfaccia, obiettivi di luminosità, condizioni ambientali e piattaforma controller. Richiedi raccomandazioni sullo stack-up, non solo preventivi di componenti.

Costruisci poi il piano di validazione attorno al caso d’uso finale. Testa il modulo display e touch nell’involucro reale, con il design di alimentazione reale e con firmware realistico. Questo approccio costa di più all’inizio rispetto a una semplice valutazione a banco, ma di solito riduce i cicli di riprogettazione successivi.

Un display touch non è un acquisto isolato. È un sottosistema che influenza UX, affidabilità, assemblaggio e durata. I team che lo trattano così tendono a raggiungere la produzione con meno sorprese e prestazioni sul campo più solide.

Le migliori decisioni di integrazione si prendono di solito prima che arrivi il primo campione, quando i requisiti elettrici, meccanici, ottici e di sourcing sono ancora abbastanza flessibili da risolvere il problema reale invece di aggirarlo.
